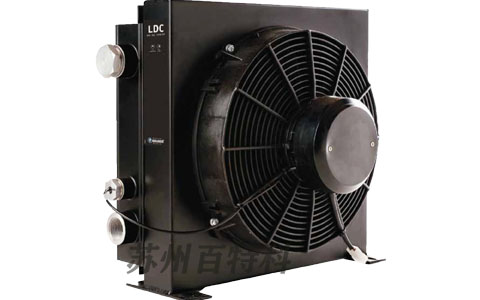

如何设计风冷液压油冷却器（散热器）

液压工程师都希望选一款结构紧凑，散热性能优越的风冷液压散热器。首先要考虑是依靠什么作为风扇的动力源，常用的有三相交流电机、直流电机和液压马达等。直流电机和液压马达在移动设备上应用的比较多，交流电机则是在非移动设备中有广泛应用。

为此我们需要准备一些参数，具体如下：
第一：油品。不同的油品，在不同的环境温度下，粘度大小有比较大的差异。粘度过大，我们将采用特殊结构的铝翅片来降低压降值。
第二：液压系统产生的冗余热量。液压系统做的功分为有效功和无效功。有效功占总功率的比重值越高，说明液压系统越优秀。但是液压系统不可避免的要产生液压油发热、抖动、噪音等无效功。根据经验值，取总功率的30%为无效功，并假设无效功都为油温发热能量。举例，如果液压站的总功率为100KW，我们就认为产生了30KW的冗余热量，并且未来要通过我们的风冷却器将30KW热量散去。当然，30%只是经验值，可以根据具体设备状态进行调整。如果是老旧设备，我们可以考虑40%的发热量；反之，新设备我们可以考虑25%的发热量（前提是系统优化合理）。
第三：系统最高温度。液压系统的油温一定有上限值，否则液压油容易变质、泵阀的密封件将失效等等，很多工程师也将系统最高温度设置为报警油温。不同系统的液压油，都有最佳的工作油温。作为设计者，对这些数值一定要了然于胸。
第四：工作环境的最高温度。风冷却器的基本原理，就是利用空气流动来冷却发热介质。所以工作环境温度一定要考虑进来。举例说明，在冬天，挖掘机的工作时间就比较长，而夏天则比较短，这就是因为环境温度过高导致的液压系统不能及时散热。有个经验值，通过风冷散热器的降温，一般情况下，油温比环境温度要高7℃以上。
第五：油经过冷却器的流量。根据流量的大小，可以大概确定接口的大小和散热片的整体体积；流量过大的工况，建议客户添加压力旁通阀，保护散热片避免破裂；如果散热片大小确定，流量越大，散热性能越好；如果流量确定，散热片的散热面积越大，散热性能越优。
最后，我们需要考虑设备使用的工况和行业标准等因素，是否有海工防腐要求，是否应用在有爆炸性气体的环境中，是否应用在高海拔地区，是否有船级社、煤安、API等行业认证要求，是否有CCC、CE等区域认证要求。
以上事项都比较清晰之后，我们就可以比较快捷的帮助您设计出风冷液压散热器，欢迎联系苏州百特科工业科技有限公司，联系人-宗工，电话-18606203526（微信同号），QQ-598340237。

发布于2020-12-28
